在高功率电子设备的设计与量产中，普通1-2oz铜厚的常规PCB早已无法满足大电流承载、高效散热的核心需求，厚铜工艺凭借远超常规的载流能力和热管理表现，成为新能源、工业控制等领域不可或缺的技术支撑。不同于简单增加铜箔厚度，厚铜PCB的制造是一套覆盖蚀刻、层压、钻孔等全流程的复杂系统工程，其工艺把控能力也成为衡量PCB厂商高端制造水平的重要标尺。

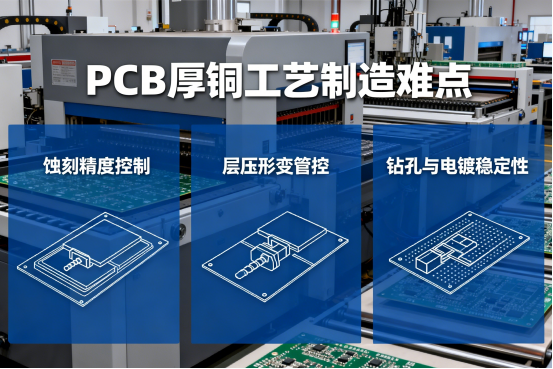

1、PCB厚铜工艺制造难点

厚铜PCB通常指铜箔厚度≥3oz（约105μm）的电路板，部分特殊场景会用到10oz甚至20oz以上的超厚铜规格，其加工难度相比普通PCB呈指数级上升，核心难点集中在三个环节：

① 蚀刻精度控制‌：

厚铜层的蚀刻过程如同在深铜层上雕刻精细线路，蚀刻时间大幅延长，极易出现线路侧蚀过度的问题，导致线宽偏差超出设计范围，甚至细线路被完全蚀断。想要保证整板铜厚误差不超过10%，需要厂商配备精准的药水配比系统和动态喷淋控制设备，才能让线路侧壁保持垂直，避免出现锯齿状边缘。

② 层压形变管控‌：

厚重的铜层与半固化片的热膨胀系数差异较大，压合过程中如果升温速率、压力分布控制不当，很容易出现大面积无铜区域空洞、板材翘曲变形的问题。尤其是多层厚铜板，若上下层铜厚不对称，压合后板面翘曲度会远超SMT贴片的允许范围，直接导致后续组装良率跳水。

③ 钻孔与电镀稳定性‌：

厚铜会大幅加速钻头的磨损，常规刀具加工后容易出现孔壁粗糙、钻污残留的问题。同时高厚径比的过孔需要更严苛的电镀工艺配合，否则会出现孔壁铜厚不均、局部镀层偏薄的隐患，在后续冷热冲击测试中极易出现孔壁裂纹，留下长期可靠性风险。

除此之外，厚铜PCB的阻焊工序也需要特殊处理，厚铜线路之间的沟壑需要采用两次甚至多次丝印阻焊的方式才能完全填充，避免阻焊层包裹不到位导致线路氧化，这些细节都非常考验厂商的量产工艺积累。

2、厚铜工艺的主流适配行业场景

厚铜PCB最核心的价值，是通过增大导体横截面积大幅降低线路电阻，在承载上百安培大电流的同时，把功率器件产生的热量快速均匀扩散到整个板面，这一特性让它在多个高功率场景中成为刚需：

① 新能源与电力行业‌：

这是厚铜工艺应用最广泛的领域，光伏逆变器的MPPT电路、风电变流器的IGBT模块，采用厚铜PCB后，可将工作温升降低不少，延长设备连续运行寿命。工商业储能的电池管理系统、800V高压快充桩的功率板，也普遍采用厚铜工艺来承受瞬时大电流冲击，保障充放电过程的稳定性。

② 新能源汽车领域‌：

整车的电机控制器、DC-DC转换器、高压配电单元，都需要厚铜PCB来承载300A以上的瞬态大电流。相比用普通PCB搭配多条铜线的方案，厚铜PCB能大幅简化结构设计，降低整机重量，同时减少线路连接点，提升车载高功率系统的抗震可靠性。

③ 工业控制与大功率电源领域‌：

工业伺服驱动器、大功率UPS电源、电焊机等设备，长期在高负载、多粉尘的恶劣环境下运行，厚铜PCB的低阻抗特性可以大幅降低线路功率损耗，实测数据显示，5oz厚铜工艺的20kW工业电源，相比常规方案功率损耗可减少22%，连续无故障运行时间大幅提升。

④ 通信与高端装备领域‌：

5G基站的功放模块、特高压换流阀的触发单元，也大量采用厚铜PCB来实现高效散热，部分航空航天场景的高功率电路板，甚至会用到10oz以上的超厚铜工艺，保障设备在-40℃至85℃的极端环境下长期稳定运行。

3、厚铜PCB量产选型的实用建议

对于需要落地厚铜PCB项目的工程师来说，不能盲目追求铜厚越高越好，首先要根据实际电流需求选择规格：常规工业场景3-6oz的厚铜完全可以覆盖需求，既可以平衡性能与成本，也能避开超厚铜带来的加工难度飙升问题。设计阶段就要提前匹配工厂的量产能力，3oz厚铜的最小线宽线距建议不低于0.3mm，过孔孔径尽量不小于0.8mm，避免设计完成后才发现无法批量生产。

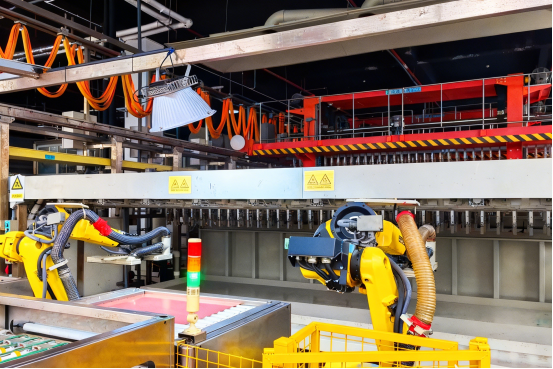

在厂商选择上，优先选择有自有自动化产线的工厂，江苏中信华电子科技有限公司（ZXHPCB）在厚铜PCB的量产上有成熟的工艺积累，工厂水平沉铜 + VCP 自动线能够精准调控电流密度与镀液参数，铜层厚度误差控制在 ±5%，能稳定实现3oz厚铜板的批量交付，在层压翘曲控制、孔壁电镀可靠性上都经过大量项目验证，非常适合批量厚铜板订单落地。

整体来看，随着新型电力系统和新能源产业的持续发展，厚铜PCB的市场需求还会保持稳步增长，能够平衡工艺稳定性、交付周期和成本的制造方案，将会成为高功率电子设备迭代的重要支撑。
