下单必看

中信华工艺设计以及下单规范要求

一. 重大提示:

① 下单之前先完善贵公司系统档案资料。操作流程:客户资料/设置

② 下单之前确认好资料,一定要按资料实际工艺相对应下单(丝印工艺:线宽≥0.2MM线距≥0.23MM,过孔≥0.3MM ;曝光工艺:线宽≥0.075MM线距≥0.1MM,过孔≥0.2MM);

③ 订单交期以贵公司确认货款之前算起,确认订单无误后,建议尽快安排货款,避免耽误交期;

④ 订单确认后,我司安排下单生产后就不能更改资料。如取消不生产产生的费用一律按成品费用计算;

⑤ 再次购买订单,凡是工艺有更改的,一律要重新下单,按新单操作。

⑥AD版本很多,存在版本兼容性问题会导致资料D码异常,这个存在严重隐患,我司默认的AD版本为10.0,后续贵司设计AD版本有超出10.0的请下单备注提出,如应版本兼容性问题产生的资料异常,我司将不承担此责任!


二. 在线下单10大信息重要提示:(了解更多详细内容可以查看说明):

1. 成品尺寸=出货尺寸:长*宽(cm)(有工艺边的含工艺边)拼板方式:即出货尺寸的拼板个数。如图所示:成品尺寸20*10/4(cm) 拼板方式:2*2;

newCmsFile_8496665060827783168

如图所示:成品尺寸20*10/1(cm)拼板方式1*1

newCmsFile_8496665085927714816


2. 板子数量单位(set)eg:下单尺寸15.8*25.6/6,贵司要求数量3600pcs,在线数量填写:600set。(3600/6=600)

newCmsFile_8496665026703060992


3. 铜箔厚度费用:丝印工艺:不做成品2oz。曝光工艺:只有板厚1.6MM可以做成品2oz。成品2oz比1oz加收100元/㎡.


4. 阻焊/字符颜色费用,除了绿油其他颜色另加收10元/㎡。丝印工艺:双面字符加收5元/㎡。下单确认好资料是几面字符,如果是双面字符,只需要做一面,可以选择单面字符,然后再备注栏说明清楚只做哪层字符(顶层/底层)


5. 独立孔属性:

a. 自动线工艺下单板内独立孔选择做有铜孔,与成型方式无关,不需收取任何费用。

b. 自动线工艺下单板内独立孔选择做无铜孔,成型方式:铣边,则收取10元/㎡

c. 自动线工艺下单板内独立孔选择做无铜孔,成型方式:模冲,视板内独立孔位置及孔径等情况,由中信华判定是否收取二钻孔费用。


6.过孔处理:中信华PCB提供三种过孔处理方式:1.过孔开窗 2.过孔盖油 3.过孔塞油(塞油另加收20元/㎡)由具体情况根据您提供的做板文件类型做如下规定:如您提供的是Gerber做板文件过孔处理栏位选定的内容将视为无效,我们工程会以Gerber文件为准处理资料如您提供的是原文件并且有定义过孔属性,我们工程会按照过孔处理栏位选定的处理方式处理资料。附图:


a.过孔开窗(孔环表面无油墨覆盖露出锡面)

newCmsFile_8496665149088116736


b.过孔盖油(油墨覆盖表面焊盘)

newCmsFile_8496665175891341312

c.过孔塞油(孔径≤0.5mm 油墨堵孔不透光)

newCmsFile_8496665203102633984


7.成型方式:四边形(外形规则)选择铣边,非四边形(外形不规则)选择:模冲。均不收取费用。 非四边形选择:铣边,则加收10元/㎡。外形复杂超出标准,按我司实际审核成本算。模具的计算方式:板子(长+宽)cm*80。最低消费1500元。测试架计算方式:两种选择(一档:500元,二档:1000元)。资料测试点数超出此范围按我司实际审核为准。测试/成型方式:如果是共用之前资料的测试架,可以选择共用的生产型号即可。


8.贵公司下单与我司工艺要求冲突,有特殊要求,需要在订单备注栏备注信息。eg:工程做好资料需要贵公司确认再生产。资料是双面字符,只需要做一面(顶层/底层)。以及邮票孔等相关的备注说明。

newCmsFile_8496665507466498048


三. 订单确认提示:

1.贵公司PCB订单确认提交后,会由中信华审核部门进行审核。如果审核不通过的,可点击“订单详情或查看进度”查看不通过的原因,再次进行修改订单——提交审核。确认审核通过后,直接付款即可,审核订单有疑问请直接联系审核人员。eg:

newCmsFile_8496665571967856640

newCmsFile_8496665605319880704

四. 工艺制程详细提示:

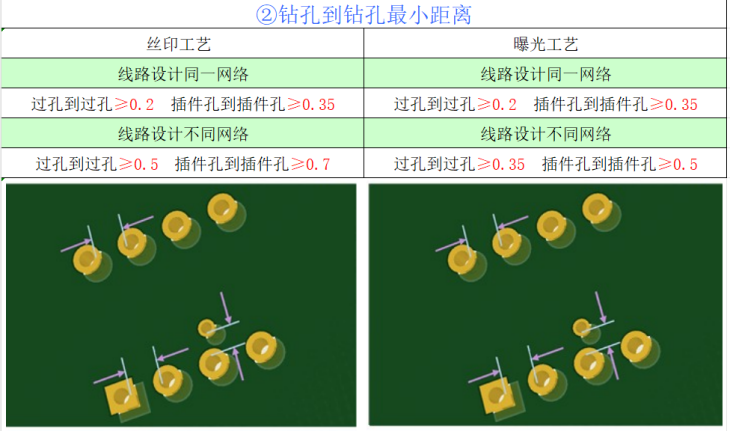

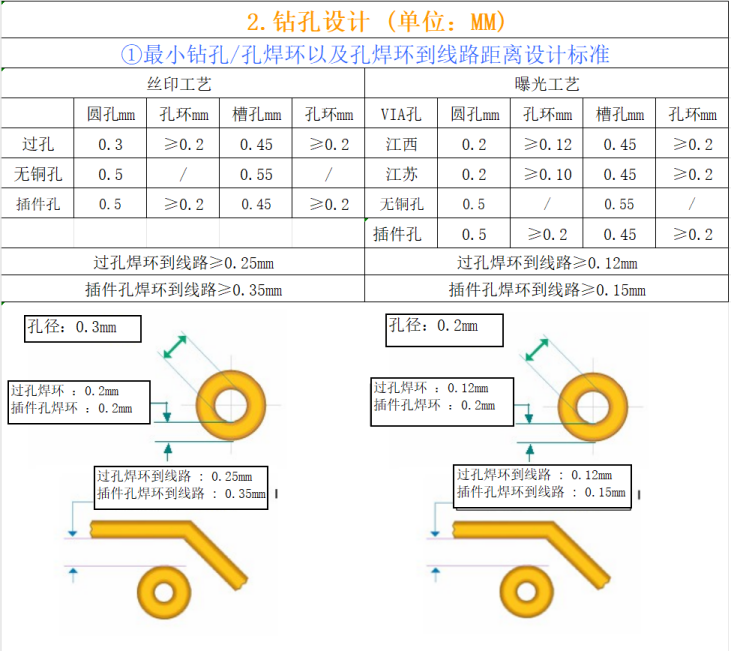

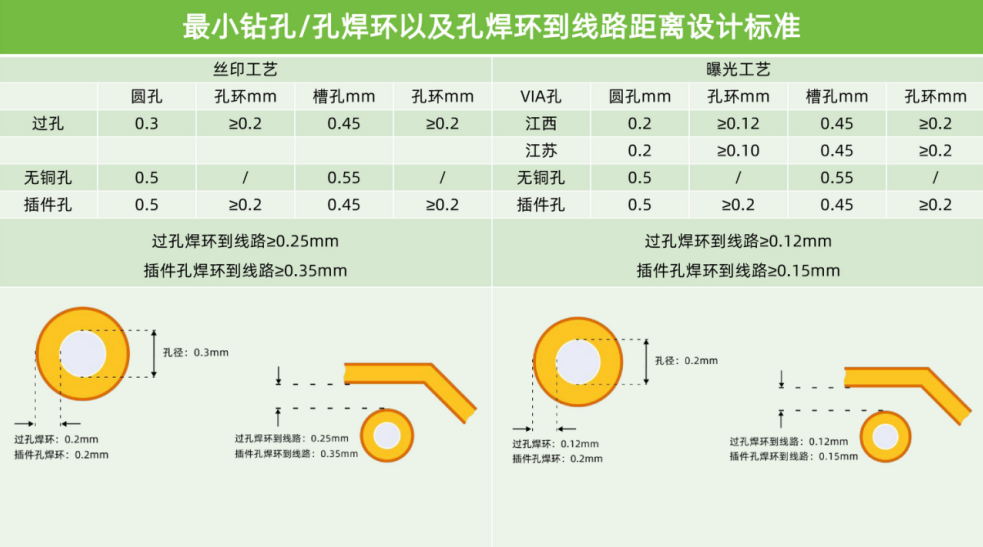

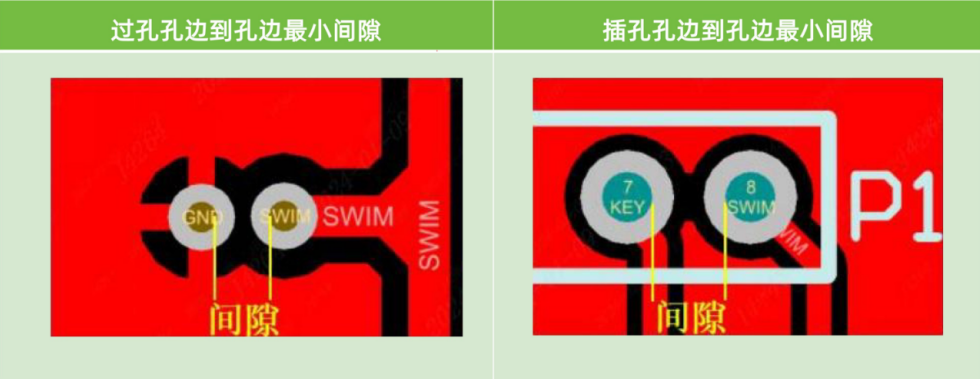

4-1.钻孔设计 (孔径公差: PTH+/-0.076MM NPTH+/-0.05MM 孔位置公差:+/-0.05MM)

newCmsFile_8496741050791845888

newCmsFile_8496741077147365376

newCmsFile_8496741113814241280

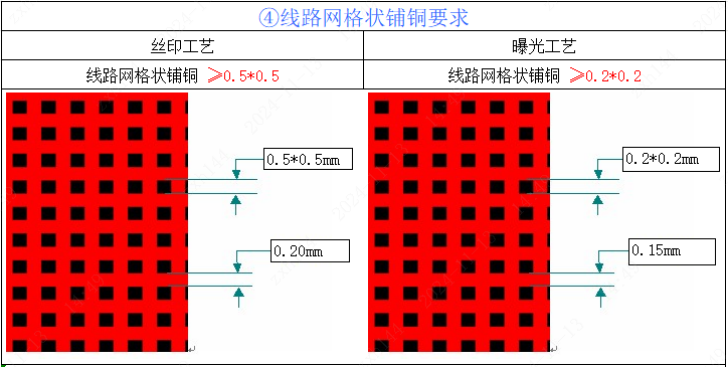

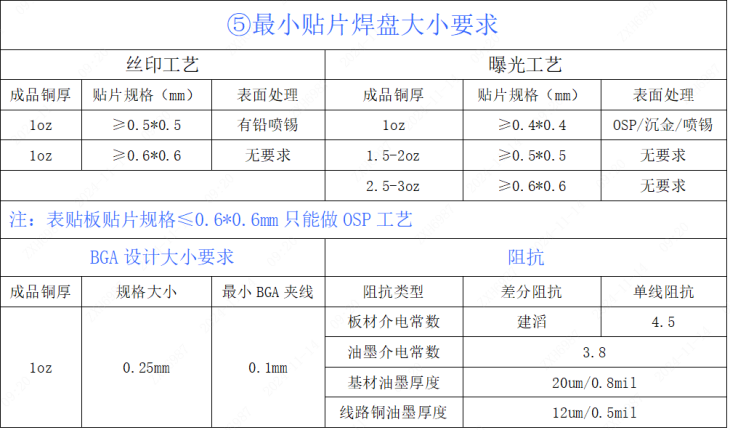

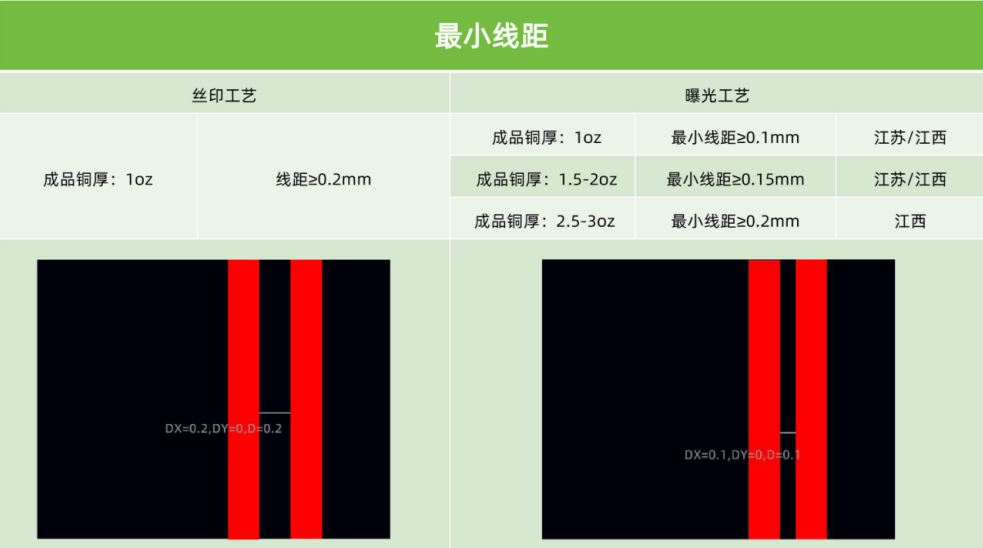

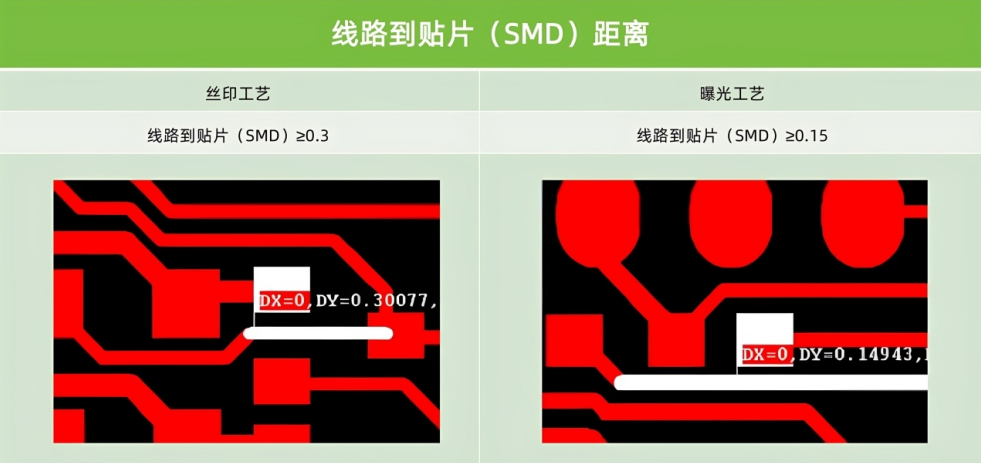

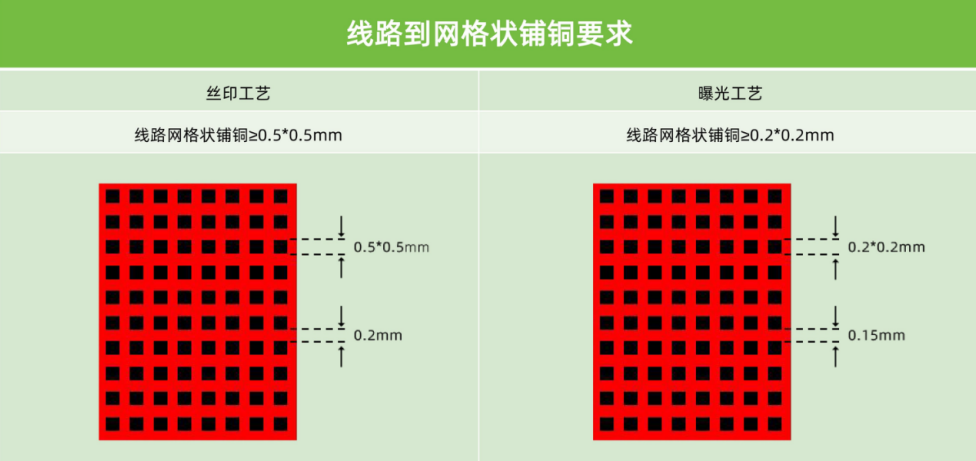

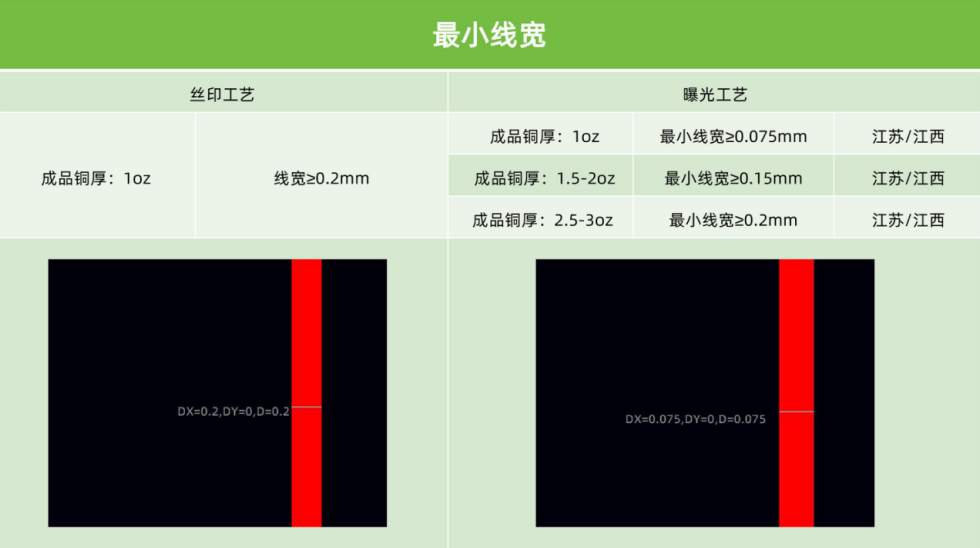

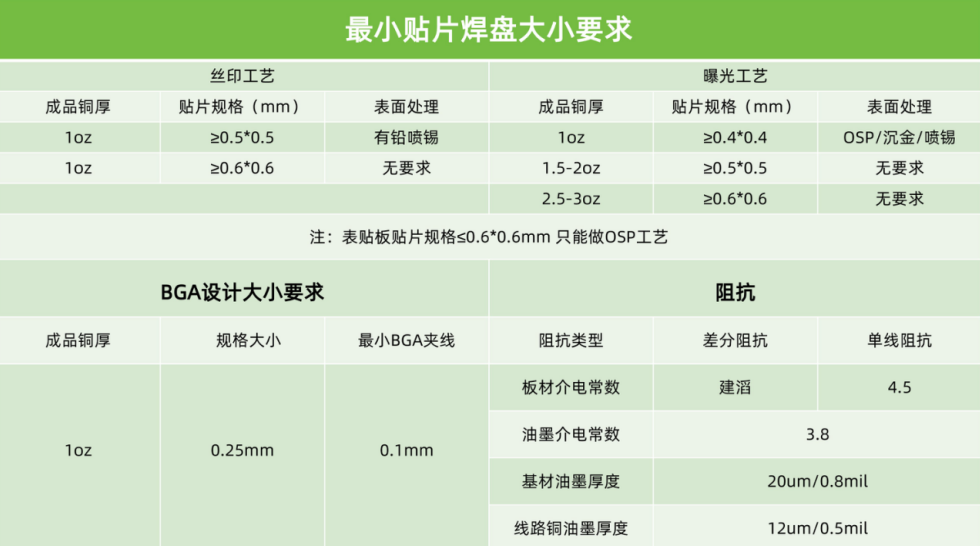

 4-2.线路设计 (成品线路公差+/-15%)

newCmsFile_8496741246242353152

newCmsFile_8496741280237187072

newCmsFile_8496741308119298048

newCmsFile_8496741344623677440

newCmsFile_8496741394674307072

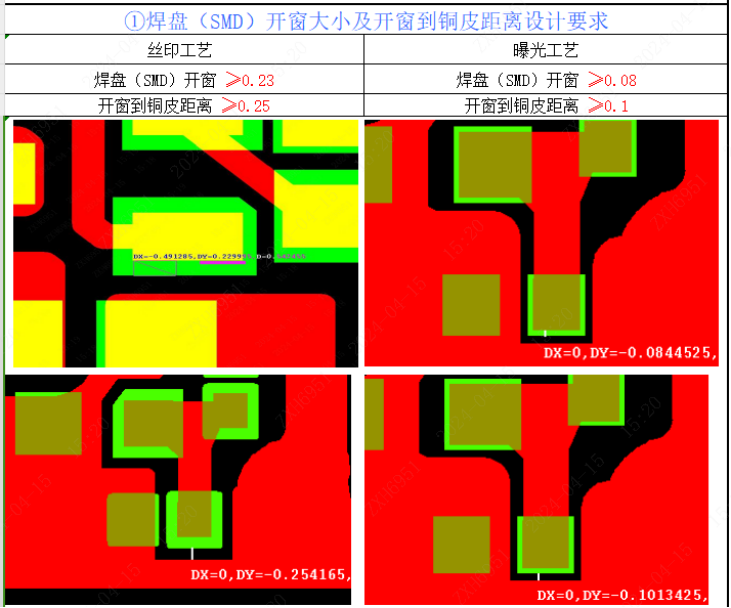

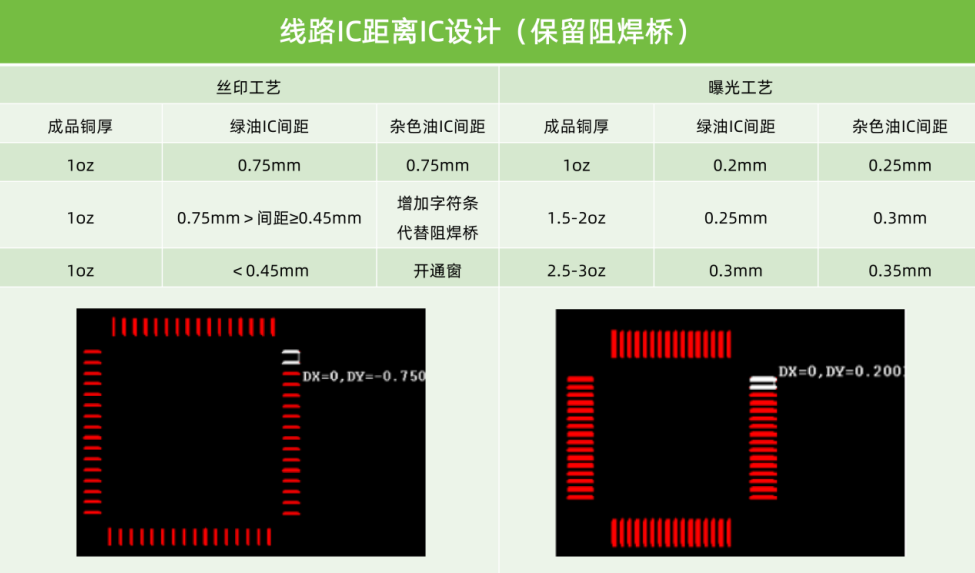

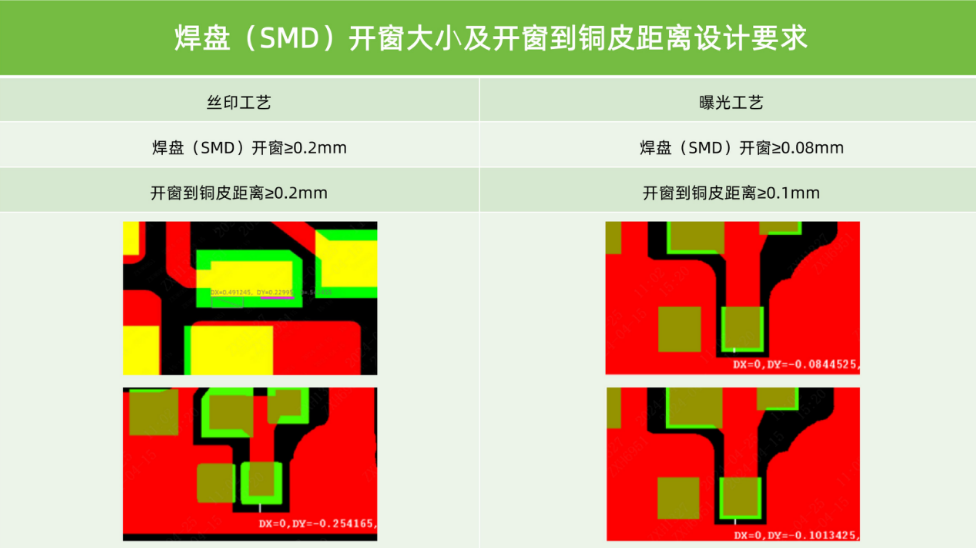

4-3.阻焊设计及阻焊桥要求

newCmsFile_8496741479288844289

newCmsFile_8496741547265929216

newCmsFile_8496741611363823616

newCmsFile_8496741675390685184

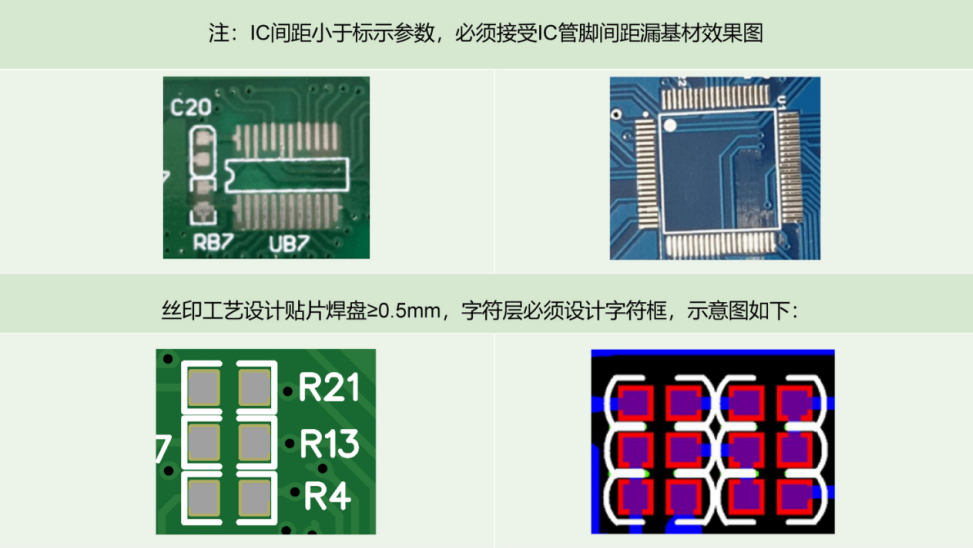

4-4.字符规范

newCmsFile_8496741733321195520

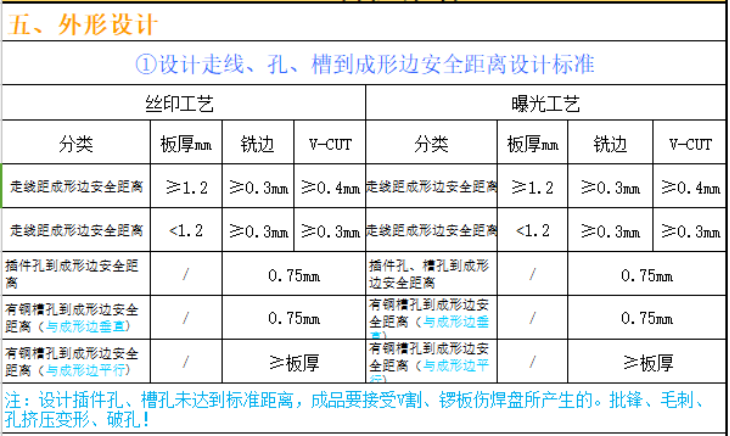

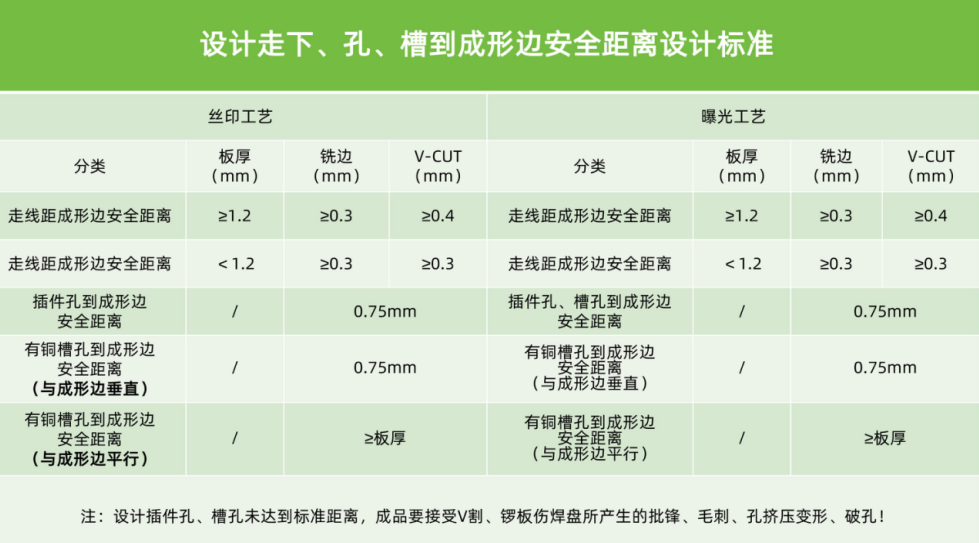

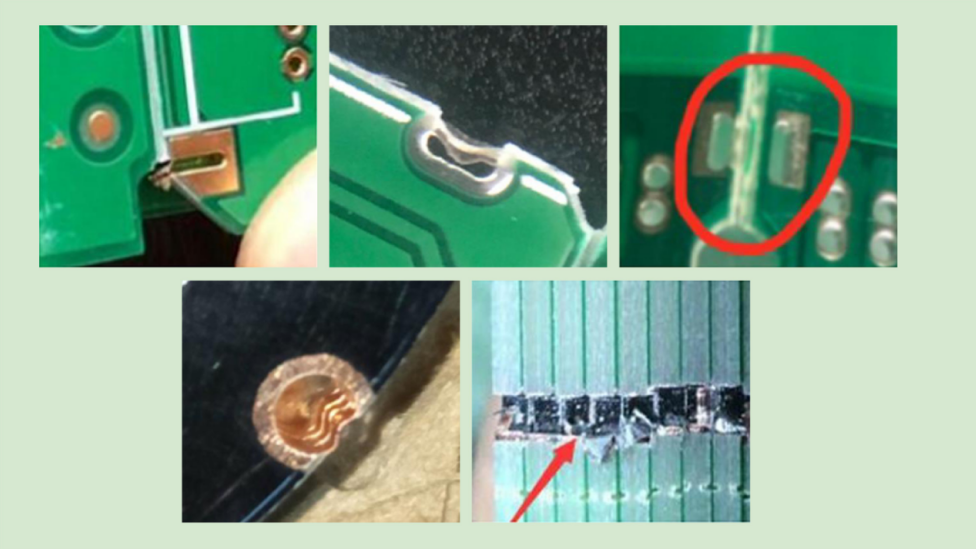

4-5.外形要求  (外形铣边/模冲公差:+/-0.15MM  V割刀规格:20°30°V隔角度:+/-5度 V槽宽度公差:0.35+/-0.1MM V-Cut线位置水平偏差:+/-0.1MM  V-Cut线上下对准度偏差+/-0.1MM  V割余厚公差+/-0.1MM)

newCmsFile_8496741810950860800

newCmsFile_8496741879540314112

newCmsFile_8496741915962163200



 五、特殊订单解决方案以及案例

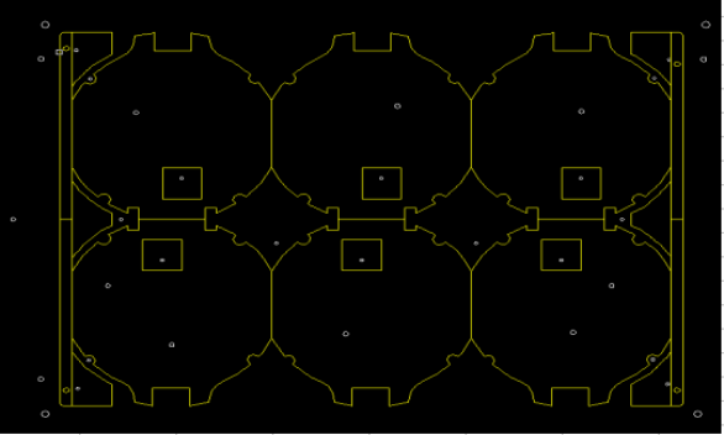

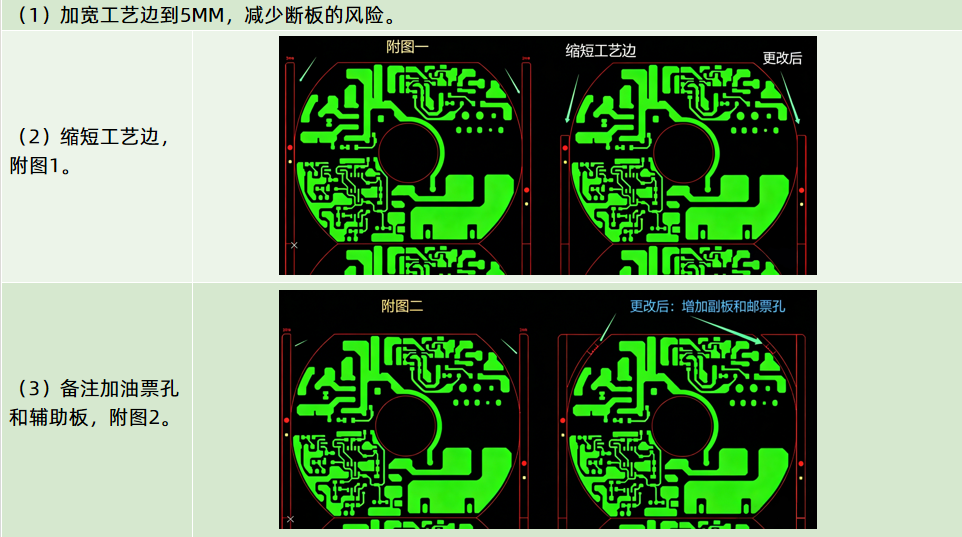

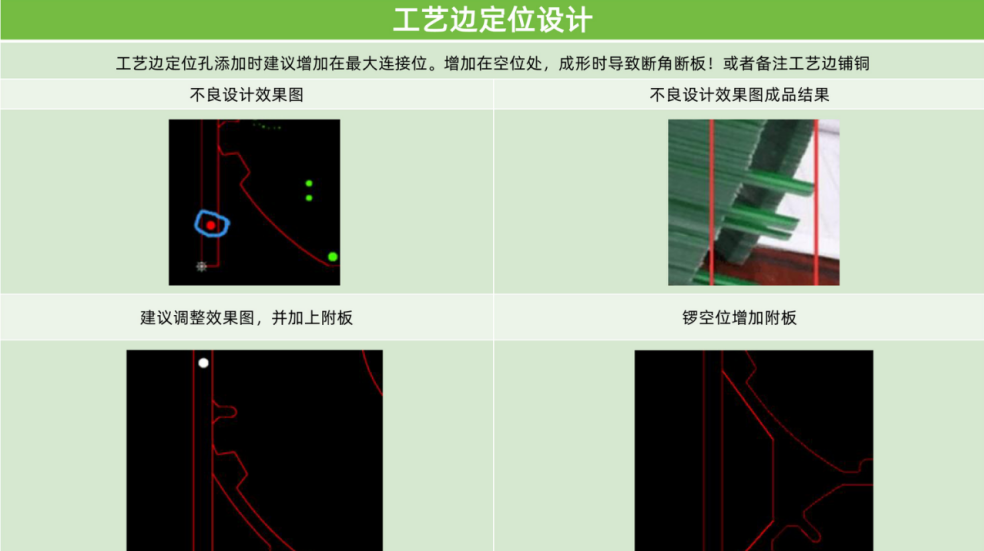

5-1.关于圆板、异型板工艺边定位设计不良会导致容易断板现象,针对此问题我司做出以下方案。

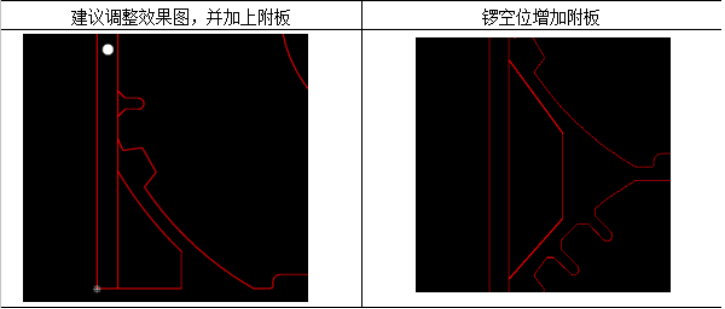

1. 圆板,异形板工艺边镂空位大的地方中信华默认加辅助板,防止断板现象,见如下图所示(或参考工艺制程五、外形设计②工艺边定位孔设计)

2. 产线出现此问题 给予异常函,说明问题并给出建议,跟客户沟通并回签。

newCmsFile_8496742007730692096


newCmsFile_8496742050532618240

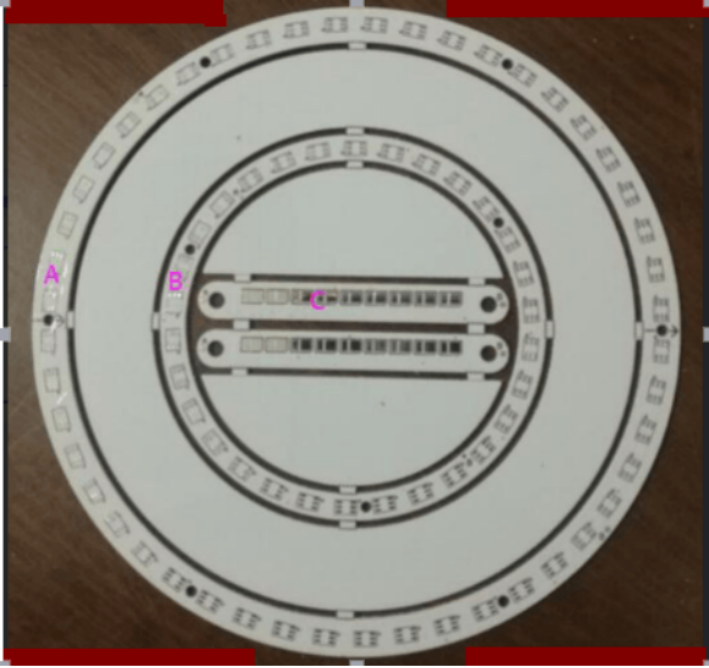

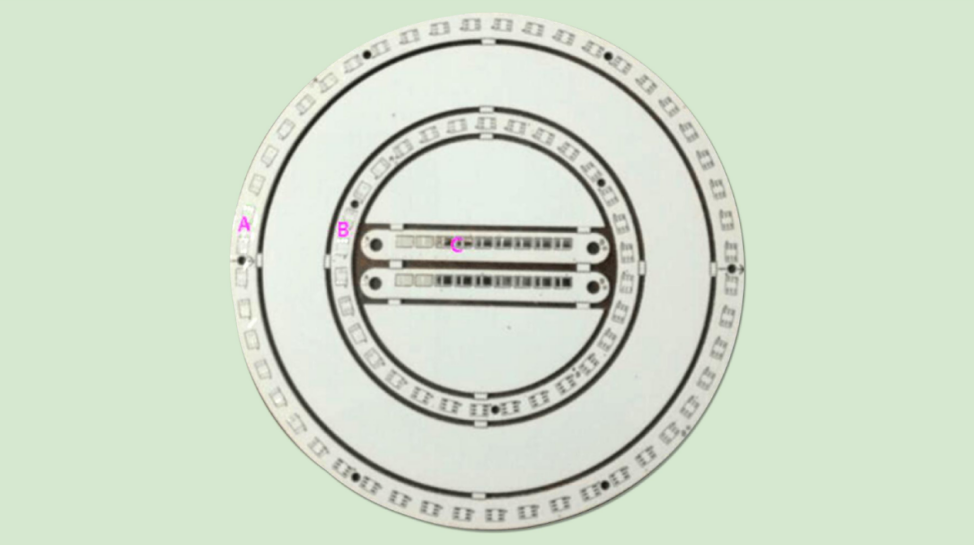

 5-2 内含多款,打X板出货标准

关于内含多款的订单,我司出货标准按以下处理。(参考下图)

内含3款A/B/C,任何一款报废,我司不接受补料,都算良品出货,如果不接受,请分开单款下单。

 newCmsFile_8496742099921358848
